TZ-IMAX-9000H高容量点对多点无线接入系统

性能 参数 产品文档 视频演示 应用

TZ-IMAX-9000H高容量点对多点无线接入系统

TZ-iMAX-9000H是高可靠性点对多点无线城域网系统,每扇区高达600Mbps的无线传输速率。TZ-iMAX-9000H室外超长距离、低延时、高带宽、高可靠性等技术特性,使其成为IP城域网接入等高端无线组网应用的理想之选。

产品技术优势:

1.    高带宽:基站每扇区传输速率最高达600Mbps,单基站带宽N×600Mbps

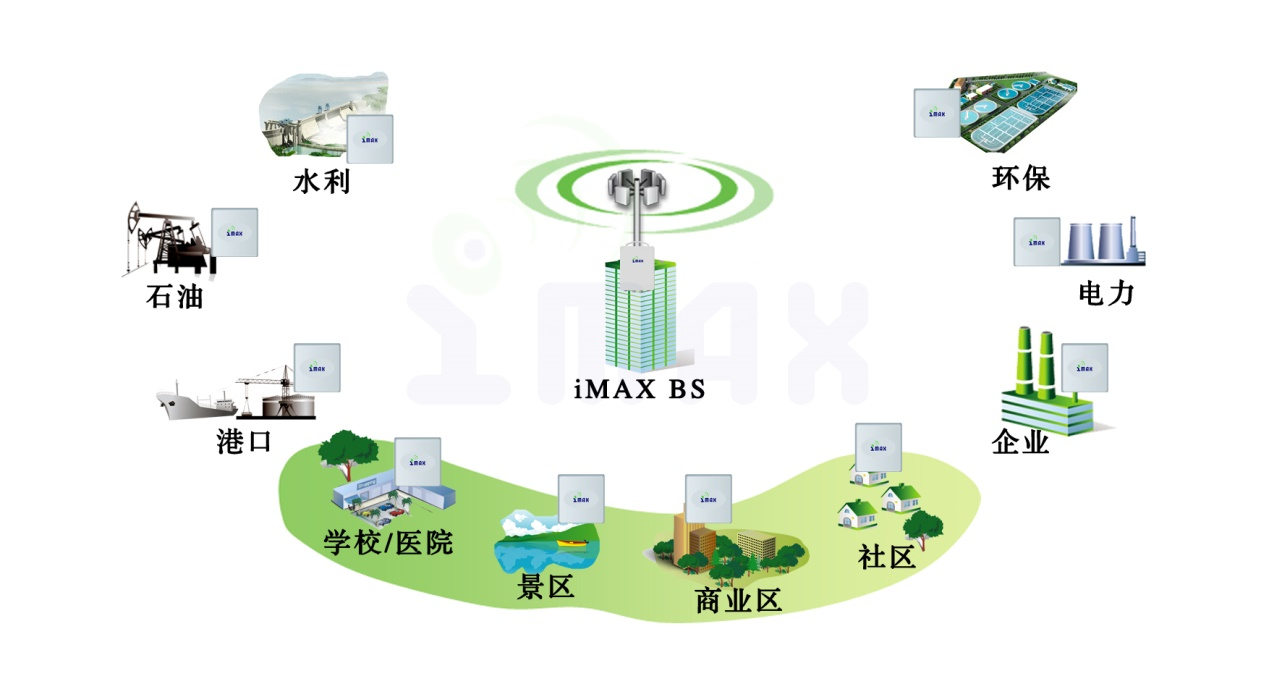

2.    组网方式:支持点对多点、点对点组网方式,且用户端可以点对点直接做中继,使系统中继扩展非常方便

3.    多种用户端可选:150\300\600Mbps不同速率,集成天线与外接天线

4.    传输距离:视距条件下,点对多点组网覆盖半径最远可达30公里(即使最小型集成天线用户端CPE设备也可满足10公里通讯需要),点对点传输距离最远可达80公里

5.    优秀环境适应性:符合工业设计室外IP67标准,ODU工作温度-40℃至+60℃, 工作湿度100%,能够保证风霜雨雪环境下依然正常工作,Fiber DC-IDU符合工业宽温指标-40℃至+75℃,导轨安装更简洁

6.    智能天线技术:MIMO 2x2能够满足高容量、非视距或移动部署的要求

7.    低时延:毫秒级

8.    低功耗:超低功耗,BS(单模)平均功耗≤18W,CPE平均功耗≤12W

9.    电源冗余:选配Fiber DC-IDU支持双电源热备,可靠性更高

10.    网管特性:支持集中管理,设备软件支持远程升级、无线侧升级

11.    易安装:分体式结构设计,体积小、重量轻,信号强度指示灯,安装便捷


参数


技术规格

TZ-iMAX-9000H-BS600/300

TZ-iMAX-9000H-CPE150/300/600

无线特性

容量

单BS空口速率最高600Mbps,最高480Mbps吞吐量

传输距离

点对多点30km;点对点80km

频段

频段:4.9-6.0 GHz,典型5.8GHz

频宽

载波宽度:10/20/40 MHz

发射功率

最大27 dBm

灵敏度

接收灵敏度: -67至-97dBm

双工方式

TDD

射频技术

MIMO 2x2 with OFDM 64/128

调制方式

BPSK ½ to QAM64 5/6

天线

集成18dBi/23dBi双极化天线或外接双极化天线

智能特性

自动识别无线组

ATPC(自动发射功率控制)

自动距离学习

管理界面集成信道质量检测和避免干扰信道的工具

物理指标

功耗

BS≤18W(单模);CPE≤12W

电压

110-240 VAC @ 50/60 Hz

48 VDC(选配Fiber DC-IDU)

尺寸

典型ODU:350   × 210 × 110 mm(非集成);

典型IDU:150   × 60 × 35 mm;

选配Fiber   DC-IDU: 155 × 110×45 mm导轨安装;

环境

室外单元ODU

-40℃至60℃, 湿度100%,冷凝

室内单元IDU

0至60℃,湿度95%,非冷凝

选配Fiber   DC-IDU: -40℃至75℃,湿度95%,非冷凝
